آشنایی با دیگ بخار و کاربرد آن

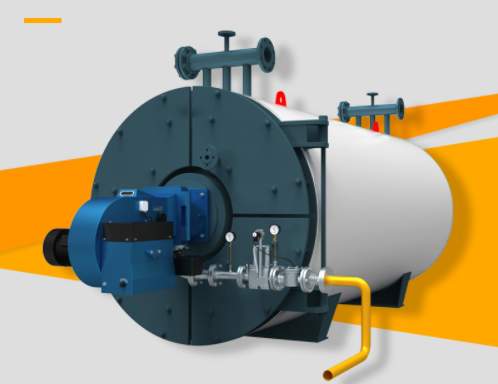

 دیگ بخار, دیگ بخار چیست,کاربرد دیگ بخاردیگ بخار چیست

دیگ بخار که از آن به عنوان یکی از مهمترین اختراعات بشری یاد می شود، از اساسی ترین عوامل وقوع انقلاب صنعتی اروپا و عامل تحول ظرفیت تولید صنعتی و پرچمدار رفع محدودیت ها در تأمین نیرو است. اگرچه تا زمان اختراع این دستگاه، از نیروی آب و باد جهت گردش چرخ آسیاب ‌ها استفاده می‌ شد، اما همواره اصلی ترین منبع تأمین نیرو، عضلات انسان بود. ظهور دیگ بخار، بار بزرگی را از دوش انسان برداشته شد و سرعت و رونق زیادی را به تولید بخشید و هر روز هم به میزان آن افزود. در ادامه مطلب ما را همراهی کنید تا توضیحاتی جامعی از این دستگاه داشته باشیم.

دیگ بخار چیست؟

دیگ بخار (steam boiler) در ساده ترین تعریف، یک محفظه فلزی، سربسته و تحت فشار است که در آن گرمای تولیدی فرایند احتراق، به یک سیال عامل (غالباً آب) منتقل می شود، آن را به نقطه جوش می رساند و به آب داغ و یا بخار آب تبدیل می کند. این آب و بخار، در فرایندهای صنعتی مختلف، جهت تولید نیروی محرکه و گرمایش مورد استفاده قرار می گیرند. این دیگ‌ ها در دو جنس چدنی (جهت تولید بخار کم فشار) و فولادی (جهت تولید بخار پرفشار) ساخته می شوند که گروه دوم را، دیگ های صنعتی (boiler industrial) می نامند.

کاربرد دیگ بخار

بخار و یا آب گرم ساخته شده توسط بویلر، در صنایع بسیاری به عنوان عامل تمیزکننده، عامل محرک و انتقال نیرو، عامل پخت و عامل فرآیند شیمیایی به کار می رود. از جمله صنایعی که برای حصول فرایندهای مطلوب خود از دیگ های بخار بهره می برند، می توان موارد زیر را نام برد:

•    تأمین توان و ایجاد گرمایش در نیروگاه ها

•    انجام فرایند ضدعفونی در محیط های بزرگ مانند بیمارستان ها

•    چربی زدایی در صنایع متنوع مانند تولید قطعات

•    تأمین نیروی محرکه در لوکوموتیوها

•    صنایع تولید محصولات سلولزی مانند کاغذسازی

•    طبخ، استریلیزاسیون و پاستوریزاسیون در صنایع غذایی

•    صنایع نساجی

•    داروسازی

•    صنایع تولید لاستیک و پلاستیک

•    سیستم های شوفاژخانه ساختمان ها

انرژی مصرفی دیگ های بخار

گاز، گازوئیل، مازوت و یا انرژی تشعشعی از جمله منابعی هستند که یک دیگ بخار می تواند برای تولید انرژی مورد نیاز خود از آن بهره ببرد. برخی دستگاه ها، از دو، سه و یا چند ماده سوختنی بهره می گیرند که به بسته به تعداد مواد، به آنها دوگانه سوز، سه گانه سوز و یا چندگانه سوز اطلاق می شود. استفاده از این دیگ ها از آن جهت اهمیت دارد که با اتمام یک نوع سوخت، فرایندهای موردنظر در خط تولید متوقف نمی شود و دستگاه با سوئیچ کردن به نوع دیگری از سوخت، به کار خود ادامه می دهد.

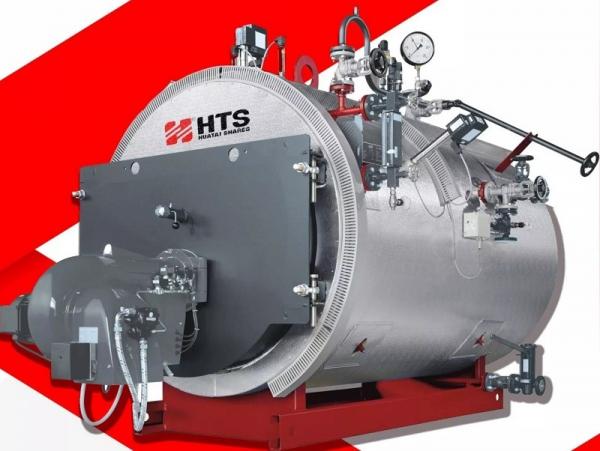

 دیگ بخار, دیگ بخار چیست,کاربرد دیگ بخارکاربرد دیگ بخار

انواع دیگ بخار

در معمول ترین نوع دسته بندی، دیگ بخار به دو نوع فایرتیوب و واترتیوب تقسیم بندی می شوند. این دو نوع دیگ که بیشترین استفاده را در صنعت دارند، هریک دارای مزایای خاص خود هستند و برای فرایندهای توصیه شده ای مورد بهره وری قرار می گیرند.

دیگ بخار فایرتیوب (fire tube boiler)

مکانیزم این نوع بویلرکه از یک پوسته و مجموعه ای از لوله ها تشکیل شده است به این صورت است که گازهای گرم ناشی از احتراق در کوره، از داخل لوله ها عبور و در تبادل با آب جاری در لوله ها، آن را تبدیل به بخار می کند. فشار فایرتیوب ها عمدتاً کمتر از ۲۰۰ psi  است؛ فلذا در فرایندهایی به کار گرفته می شود که نیازمند فشار بالایی نباشند. جهت دستیابی به فشارهای بالاتر از این مقدار، استفاده از دیگ های واترتیوب توصیه می شود. فایرتیوب ها اغلب برای تولید بخار با حجم کم مورد بهره وری قرار می گیرند و هزینه ساخت آنها نسبت به فایرتیوب ها پایین تر است.

دیگ بخار  واترتیوب (boiler water tube)

در یک واترتیوب، لوله هایی که داخل آنها آب جریان دارد، توسط شعله مشعل احاطه می شوند و به این ترتیب، حرارت به آب انتقال می یابد و آن را به بخار تبدیل می کند. واترتیوب ها مزایای بسیاری دارند که از آن میان می توان توانایی تولید بخار با فشار بالا و همچنین بخار فوق گرم (Superheated steam) را نام برد.

واترتیوب ها دستگاه هایی ایمن هستند؛ چراکه همه قسمت های آن جهت انجام اعمال تمیزکاری، بازرسی و تعمیرات، قابلیت دسترس است. واترتیوب ها می توانند تحت بار زیاد کاری قرار گیرند؛ چراکه بزرگی سطح تبادل حرارتی و سرعت چرخش آب، می تواند به تولید مقدار زیادی از بخار در یک بازه زمانی کوتاه منجر شود. مزایای ذکر شده باعث شده است که واترتیوب ها، گران تر از از سایر انواع دیگ ها باشند.

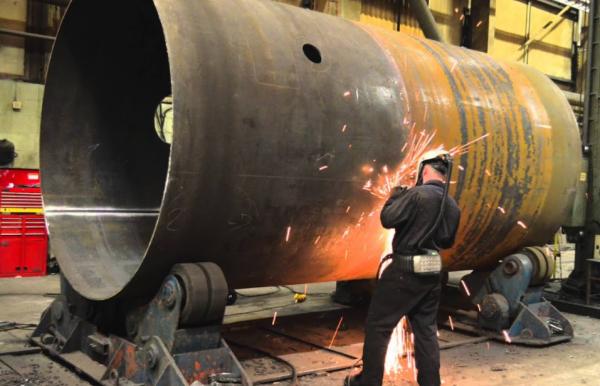

 دیگ بخار, دیگ بخار چیست,انواع دیگ بخارانواع دیگ بخار

انواع دیگر تقسیم بندی

دیگ های بخار براساس میزان فشار بخار تولیدی، به پنج دسته بویلرهای فشار پایین، بویلرهایی فشار متوسط، بویلرهایی فشار بالا، بویلر زیر بحرانی و بویلر فوق بحرانی تقسیم بندی می شوند که هریک بسته به نوع و نیاز صنعت مورد نظر به کار گرفته می شوند.

همچنین از نظر نحوه قرارگیری، بویلرها به دو نوع عمودی و افقی تقسیم می شوند.

متداول ترین نوع بویلر مورد استفاده در فرایندهای صنعتی کارخانجات، سه پاس حرارتی است که راندمان بسیار بالایی دارد.

نکات مهم در انتخاب دیگ بخار

استفاده از دیگ های بخار غیر استاندارد، می تواند منجر به بروز سوانح متعدد جانی و مالی شود؛ چرا که فشار کاری این دستگاه ها بالا است.  رعایت الزامات تبیین شده از سوی اداره استاندارد در ساخت بویلرها، می تواند ضامن ایمنی باشد و  بروز حوادث صنعتی را به حداقل ممکن برساند. پس شرط لازم در انتخاب یک دیگ بخار، دارا بودن علامت استاندارد است. قدم بعدی در انتخاب یک بویلر، تعیین فشار کاری و ظرفیت است که با توجه به نوع و نیاز صنعت انتخاب می شود.

شرکت ماشین سازی حرارت بویلر ایران یکی از خوش نام ترین شرکت های تولید کننده دیگ بخار است که سابقه ای سی ساله در تجهیز صنایع متنوعی مانند کارخانجات بتن سازی، کاغذسازی، داروسازی، تهویه مطبوع و گرمایش و سرمایش، ساخت اتوکلاو، صنایع بسته بندی و... دارد. رعایت استانداردهای ملی و بین المللی، دیگ های بخار بویلر ایران را به یکی از ایمن ترین و کاراترین دیگ های بخار موجود در بازار کشور تبدیل کرده است.
